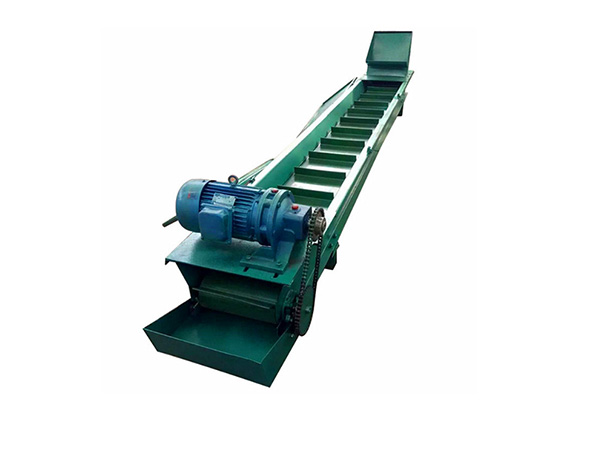

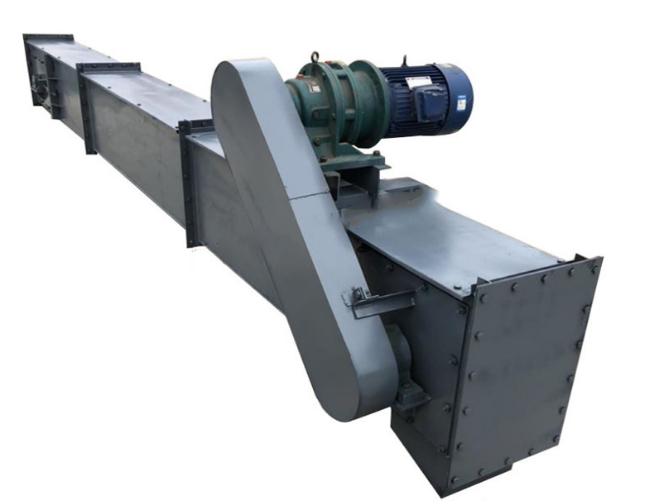

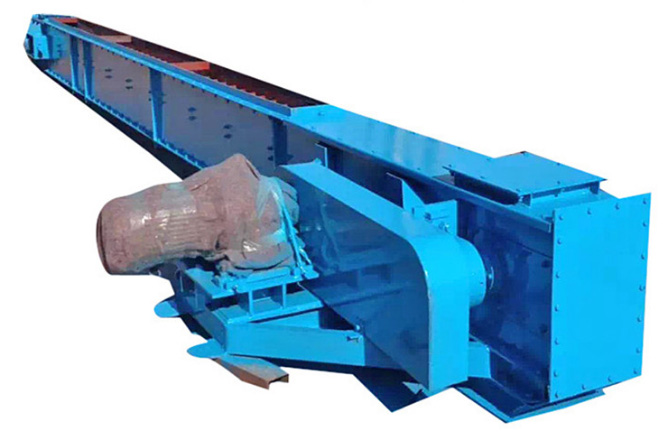

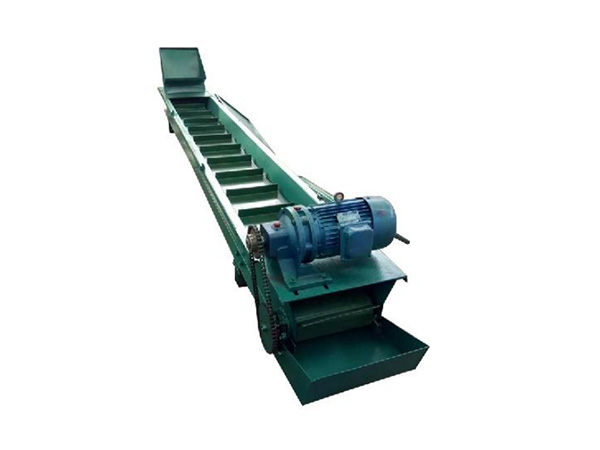

工作原理

动力传递路径：
电动机 → 减速器 → 头部链轮 → 环形链条 → 刮板组件
物料输送流程：
煤炭/矿石从进料口落入料槽 → 刮板在链条带动下沿料槽底部移动 → 物料被刮板推动至出料口 → 完成连续定量给料。

特点与优势

优势类别	具体表现
环境适应性	▶ 耐-40℃低温钢材 ▶ 防沙尘密封结构（IP65级） ▶ 抗腐蚀NM400耐磨衬板
结构可靠性	▶ 双链条冗余设计（断链自锁保护） ▶ 重型刮板（厚度≥10mm） ▶ 可拆换料槽模块
运行经济性	▼ 电耗比振动给料机低30% ▼ 维护成本仅为带式输送机的60%
特性	◉ ExdI Mb矿用防爆认证 ◉ 过载自动停机保护 ◉ 链条断裂传感器实时监测

设备特性：专为新疆煤矿定制

1. 强化型结构设计
   • 大倾角适应性：采用防滑链轮、液压紧链装置及分段式溜槽，适应新疆煤矿15°-30°急倾斜煤层，防止溜煤、断链。
   • 高承载能力：主链条选用Φ34×126mm矿用高强度圆环链，破断负荷达850kN，匹配综采放顶煤工艺单次截割量（可达2000t/h）。
   • 耐磨组件：溜槽内壁敷设高铬铸铁衬板，刮板边缘镶嵌硬质合金，延长设备寿命3-5倍。
2. 防爆与防尘系统
   • 隔爆设计：电机、电控箱符合ExdI Mb防爆标准，电缆引入装置配备压紧螺母及密封圈，杜绝瓦斯积聚风险。
   • 全封闭输送：槽体顶部加装双层密封盖板，进料口/出料口配置气动锁风阀，减少煤尘外溢（粉尘浓度≤2mg/m³）。
3. 智能化控制
   • 变频驱动：根据负载自动调节链速（0-1.5m/s），节能15%-20%。
   • 在线监测：集成温度、振动、链条张力传感器，数据实时上传至矿井综合自动化平台，实现预测性维护。

新疆环境适应性设计

1. 温差应对
   • 低温启动：减速机、液压站配备电加热装置，确保-30℃环境下润滑油流动性。
   • 热膨胀补偿：液压张紧装置自动补偿链条因温差产生的伸长（新疆昼夜温差可导致链条伸缩量达50mm）。
2. 防风沙与耐腐蚀
   • 露天段防护：槽体外壳喷涂防腐蚀涂料（如环氧富锌底漆+聚氨酯面漆），加装可拆卸防风罩，减少沙尘侵入。
   • 高盐碱环境：紧固件采用316L不锈钢，螺栓表面镀达克罗涂层，抵抗井下潮湿环境腐蚀。
3. 防堵与自清扫
   • 大块物料处理：溜槽宽度比刮板间距大50mm，允许通过很大物料粒径达300mm（新疆部分矿井含矸石率高）。
   • 刮板翻转卸料：回程段刮板自动翻转180°，清除残留煤粉，减少人工清理频次。

操作与维护要点

1. 启动前检查
   • 链条预紧力：通过液压张紧装置调整链条下垂量（20-30mm），避免过松导致跳链或过紧增加能耗。
   • 润滑系统：检查减速机油位（GL-5重负荷齿轮油）、链条润滑状态（每班人工涂抹锂基脂）。
2. 运行监控
   • 电流监测：额定电流波动超过±10%时立即停机检查，防止电机过载。
   • 温度预警：轴承温度超过75℃时触发报警，需检查冷却系统或润滑状态。
3. 定期维护
   • 链条更换周期：新疆矿井建议每6个月更换一次链条（常规工况下寿命约1年），因煤质硬度差异可能缩短。
   • 衬板检查：每季度检测高铬铸铁衬板磨损量，剩余厚度＜10mm时更换。

应用范围

1. 井下场景

• 采煤工作面：转载机与皮带机间的缓冲给料

• 巷道掘进：掘进机后配套连续出渣系统

• 煤仓下方：定量装车控制（精度±2%）



2. 地面场景
